Hướng dẫn thí nghiệm quan trắc lún nền đường trên đất yếu

(Biên soạn theo tiêu chuẩn hiện hành và kinh nghiệm thi công thực tế)

Vì sao quan trắc lún là “xương sống” của thi công nền đất yếu?

Trong thi công đường giao thông, đê kè hay nền đắp trên đất yếu, lún không phải là rủi ro – mà là hiện tượng tất yếu. Vấn đề không nằm ở việc có lún hay không, mà nằm ở chỗ chúng ta có kiểm soát được quá trình lún hay không.

Quan trắc lún chính là công cụ giúp kỹ sư:

– Theo dõi diễn biến biến dạng nền đất theo thời gian

– Đánh giá mức độ ổn định của nền đắp

– Ra quyết định tiếp tục đắp – giảm tải – dừng thi công

– Là cơ sở nghiệm thu kỹ thuật và bảo vệ an toàn công trình

Một hệ thống quan trắc lún được tổ chức bài bản sẽ giúp dự án tiết kiệm chi phí, tránh sự cố và rút ngắn tiến độ mà vẫn đảm bảo yêu cầu kỹ thuật.

Nguyên tắc chung của công tác quan trắc lún nền đường

Quan trắc lún nền đất yếu cần tuân thủ 3 nguyên tắc cốt lõi:

1. Có mốc gốc ổn định tuyệt đối

2. Thiết bị đo đặt đúng cao độ khởi điểm và thẳng đứng

3. Đo lặp theo chu kỳ hợp lý và liên tục

Tất cả các nguyên tắc này được cụ thể hóa trong quy trình kỹ thuật theo 22TCN 262-2000, hiện vẫn đang được áp dụng rộng rãi trong các dự án giao thông.

Quy trình thực hiện quan trắc lún nền đất yếu (4 giai đoạn)

1. Thiết lập hệ thống mốc chuẩn – nền tảng của mọi phép đo

Mốc chuẩn (benchmark) là điểm tham chiếu cao độ dùng để so sánh độ lún của công trình. Nếu mốc chuẩn không ổn định, mọi số liệu quan trắc phía sau đều mất giá trị.

Yêu cầu kỹ thuật khi xây dựng mốc chuẩn:

– Bố trí tối thiểu 2–3 mốc cho mỗi khu vực

– Đặt ngoài phạm vi ảnh hưởng lún và xa nguồn rung động

– Cấu tạo mốc chắc chắn, ổn định lâu dài

– Liên kết các mốc thành lưới khống chế cao độ

Việc đo cao độ mốc chuẩn phải thực hiện bằng máy thủy bình chính xác cao, đảm bảo sai số khép vòng nằm trong giới hạn cho phép.

Kinh nghiệm thực tế:
Không nên đặt mốc chuẩn gần cây lớn, cống ngầm hoặc khu vực có khả năng thi công chồng chéo trong tương lai.

2. Gia công và lắp đặt bàn quan trắc lún

Bàn quan trắc lún là thiết bị trực tiếp “cảm nhận” chuyển vị đứng của nền đất.

Cấu tạo điển hình gồm:

 – Bản đáy bê tông (thường 50×50×5cm)

– Cần đo bằng thép ống

– Ống vách bảo vệ bằng PVC

Các bộ phận thường được thiết kế dạng nối ren để thuận tiện kéo dài theo chiều cao nền đắp.

Nguyên tắc lắp đặt:

– Đặt bàn lún đúng vị trí thiết kế

– Cao độ lắp đặt trùng với cao độ bắt đầu đắp

– Bàn lún phải thẳng đứng tuyệt đối

– Sau khi lắp xong phải đo và ghi nhận cao độ ban đầu

Lưu ý quan trọng:
Luôn che chắn đầu cần đo để tránh đất, vữa hoặc dị vật rơi vào gây kẹt trong quá trình quan trắc.

3. Đo đạc định kỳ – ghi nhận “nhịp thở” của nền đất

Công tác đo đạc là hoạt động lặp lại theo thời gian nhằm ghi nhận sự thay đổi cao độ của bàn lún.

Thiết bị sử dụng:

– Máy thủy bình độ phóng đại ≥ 30x

– Mia Invar để giảm sai số nhiệt

Chu kỳ đo khuyến nghị:

– Khi đang đắp nền: 1 ngày/lần

– 2 tháng đầu sau khi dừng đắp: 7 ngày/lần

– Từ tháng thứ 3 trở đi: 1 tháng/lần

Toàn bộ số liệu và điều kiện đo (thời tiết, hoạt động thi công, sự kiện bất thường…) cần được ghi đầy đủ trong nhật ký quan trắc.

Thực tế cho thấy: nhiều số liệu “bất thường” không đến từ nền đất, mà đến từ việc bỏ sót thông tin hiện trường.

4. Phân tích số liệu và lập báo cáo kỹ thuật

Sau mỗi chu kỳ đo, số liệu được xử lý để xác định:

– Độ lún tích lũy

– Tốc độ lún theo thời gian

– Xu hướng ổn định hay tiếp tục biến dạng

Các kết quả được thể hiện dưới dạng:

– Bảng số liệu

– Biểu đồ lún – thời gian

– Biểu đồ tốc độ lún

Ngưỡng cảnh báo quan trọng:
Khi tốc độ lún vượt 10 mm/ngày, phải dừng ngay việc đắp tải và báo cáo các bên liên quan. Chỉ được thi công trở lại khi số liệu cho thấy nền đất đã ổn định.

Những sai sót phổ biến trong quan trắc lún và cách phòng tránh

Mốc chuẩn bị dịch chuyển

→ Giải pháp: bảo vệ mốc nghiêm ngặt, kiểm tra chéo giữa các mốc trước mỗi đợt đo.

Cần đo không trượt tự do

→ Giải pháp: lắp đặt đồng tâm, kiểm tra chuyển động cần đo trước khi đo chính thức.

Nhật ký quan trắc sơ sài

→ Giải pháp: dùng biểu mẫu thống nhất, đào tạo người thực hiện, kiểm soát chất lượng ghi chép.

Tài liệu tham khảo và hồ sơ mẫu

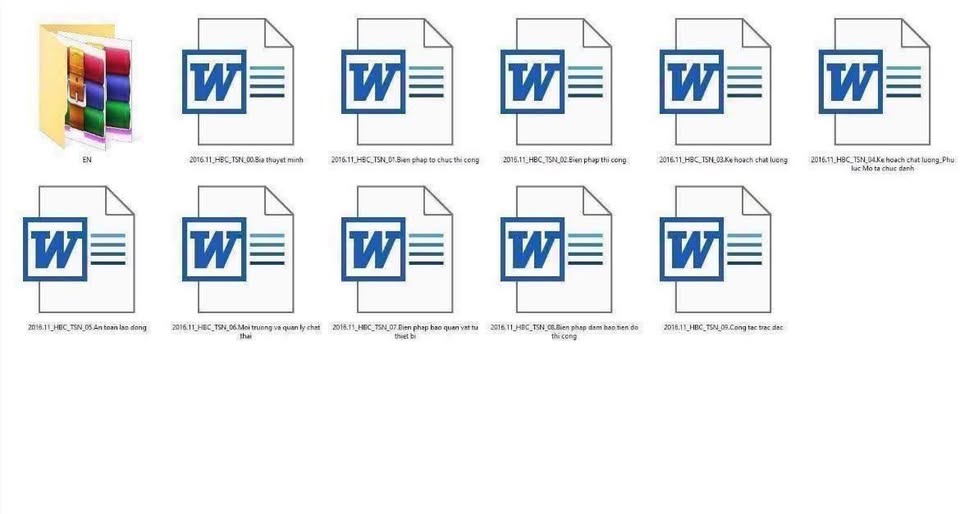

Để hỗ trợ kỹ sư và sinh viên ngành xây dựng, bộ tài liệu chuyên sâu gồm:

– Thuyết minh biện pháp thi công quan trắc lún

– Bản vẽ cấu tạo bàn quan trắc lún (AutoCAD)

📂 Link tải tài liệu được cung cấp ở cuối bài viết.

Giải đáp nhanh – Câu hỏi thường gặp (FAQ)

Quan trắc lún có bắt buộc không?
→ Bắt buộc đối với công trình nền đất yếu theo yêu cầu thiết kế và tiêu chuẩn kỹ thuật.

Có thể tăng tần suất đo không?
→ Có. Khi xuất hiện dấu hiệu bất thường, tần suất đo phải tăng để kiểm soát rủi ro.

Mốc chuẩn cần đảm bảo điều gì?
→ Ổn định, nằm ngoài vùng ảnh hưởng lún, dễ kiểm tra và thuận tiện dẫn cao độ.

Kết luận

Quan trắc lún không đơn thuần là một hạng mục phụ, mà là công cụ ra quyết định kỹ thuật trong thi công nền đất yếu. Thực hiện đúng – đủ – liên tục sẽ giúp công trình an toàn, bền vững và đạt hiệu quả kinh tế cao nhất.
